Lameda vasktraadi või ümmarguse vasktraadi valimisel on oluline kindlaks teha, kas teie rakenduse stsenaarium väärtustab rohkem kontaktpinda ja konstruktsiooni stabiilsust või väärtustab rohkem paindepaindlikkust ja juhtmestiku mugavust.

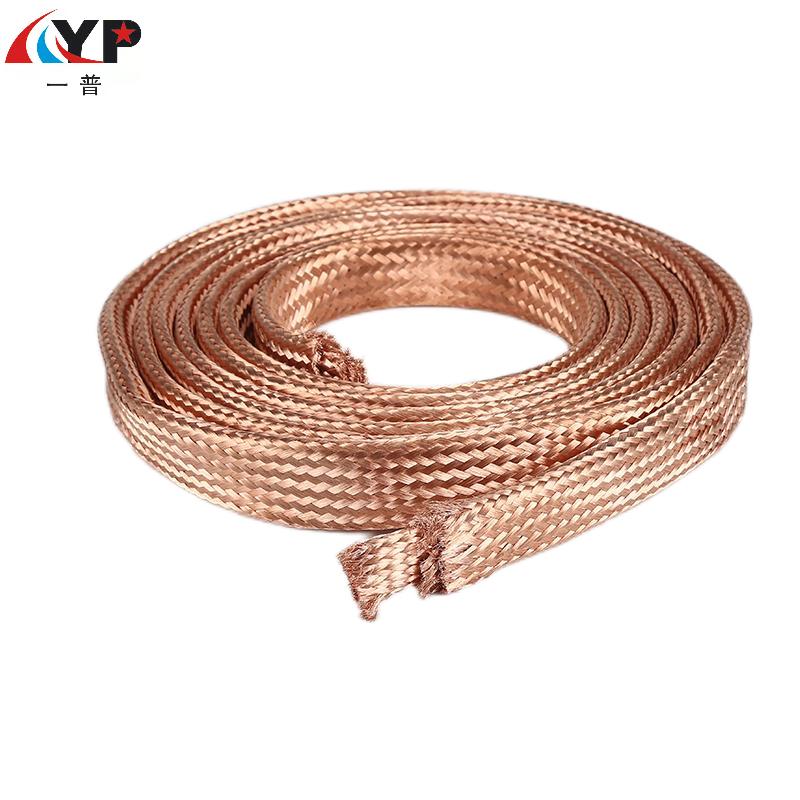

Lame vasest põimitud traat- sobib püsiühenduste, suure voolutugevuse ja maavärinakindlate rakenduste jaoks
Järgmiste olukordade korral eelistage lamedaid juhtmeid.
- Ühendatud objektid on lamedad plaadid, nagu trafo väljundliinid, lülitusseadmete siinid ja kaitselüliti kontaktid. Lame kuju sobib ideaalselt, suurendab kontaktpinda ja vähendab kontakti takistust.
-Seadmes on vibratsioon, näiteks mootorite või suurte diiselmootoritega ühendamisel. Selle kudumisstruktuur suudab tõhusalt puhverdada vibratsiooni ja on väsimiskindlam kui üheahelalised vaskvardad.
-Vajadus vältida lõtvust: pärast lõikamist ei ole lihtne hajutada ja niidiotsad ei vaja paigaldamise ajal eritöötlust, muutes toimingu mugavamaks.
- Suure voolu kandmine: suure voolu stsenaariumide korral (näiteks sadade või isegi tuhandete ampritega) on tasapinnalistel juhtmetel suurem soojuse hajumise ala ja neil on tavaliselt parem voolutugevus kui sama ristlõikepindalaga ümmargustel juhtmetel.

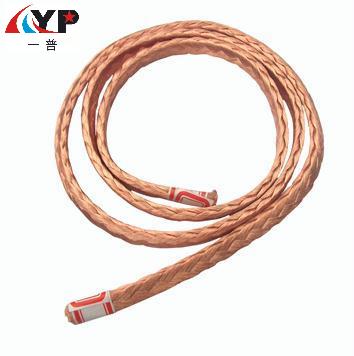

Ümmargune vasest punutud traat- sobib paindliku juhtmestiku, liikumisühenduste ja kitsaste ruumide jaoks
Kui järgmised omadused on täidetud, on ringikujulised jooned sobivam valik:
- Juhtmete ruum on kitsas ja mähis, näiteks elektrikilpide nurkades ja juhtme paigaldamise vajadus. Ümarjuhtmete keerdstruktuur on äärmiselt pehme ja väga väikese painderaadiusega.
- Ühendavad komponendid nõuavad liikumist, näiteks süsinikharja juhtmed mootorite jaoks ja aktiivsed liigendid robotite jaoks. Ringikujuliste juhtmete paindlikkus muudab need korduva painutamise ajal vähem purunemisohtlikuks.
-Paigaldustee ei ole fikseeritud: kui ühendusasendit on vaja kohapeal reguleerida, on ümmargust traati lihtsam käsitsi painutada ja vormida.
-Universaalsed juhtmestiku nõuded: universaalse painduva juhtmena ühendab see erinevaid tavapäraseid elektrikomponente.
Kokkuvõte:
1. samm: vaadake ühendusklemmi kuju
-Kui tegemist on lameklemmiga (nt siini, vasksiin) → valige lame juhe.
-Kui see on ümmargune klemm (nt klemmipost või polt), võib kasutada mõlemat, kuid ringikujulised juhtmed on paindlikumad ja lamedad juhtmed tuleb ringikujuliste otstega kokku suruda.
2. samm: kontrollige installiteed ja keskkonda
- Tee on fikseeritud, sirge või ainult veidi kõverdatud → valige tasane joon.
- Tee on keeruline, nõuab mitut kurvi või läbib kitsaid auke → valige ringjoon.
